球阀的尺寸如何计算而来?

    球阀设计中,内腔结构尺寸和右体密封圈基面至填料孔中心线距离m(1)的确定是至关重要的,它的大小直接影响球阀的装配和密封效果。

 球阀内腔结构

    如果用作图法确定m尺寸,虽然简单,但精确度低,误差较大。在多年的设计中,我们总结出一套计算方法,经过多次生产和装配,证明计算数据正确,效果良好。

    如图2所示,右体密封圈基面至填料孔中心线距离m

    m=X+(H-f)

      =RcosT+(H-ZtgT)

      =RcosT+H-(B/2-RsinT)tgT

式中  R球半径,mm

      T密封圈密封面夹角

      H密封圈厚度,mm

      B密封圈密封面直径,mm

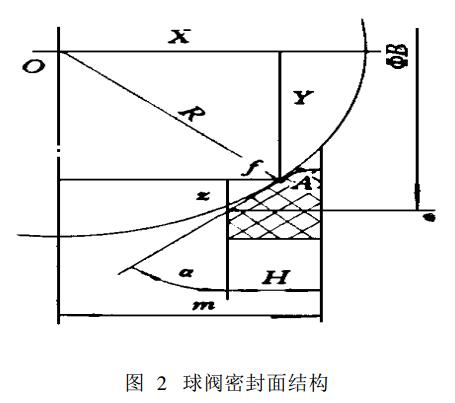

球阀密封面结构

    2A点是球面与密封圈密封面相切点。m尺寸确定后,左右体密封圈基面之间的距离则为n=2m
