单电控气动法兰球阀原理接线图

对于单电控气动法兰球阀或许很多人都知道如何去操作，但是你是否知道它的原理接线方法呢?下面就由温州昌一阀门厂家用一个图来为大家说明单电控气动法兰球阀的原理接线方法。

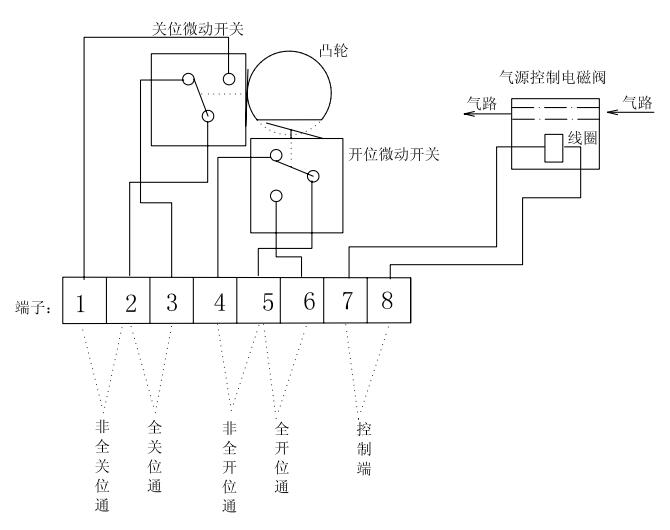

单电控气动法兰球阀原理接线图

说明：

1、 单电控气动法兰球阀在电磁阀失电或失去气源时，关闭；

2、  气源正常时，在电磁阀线圈加电（220VAC，10W）时，打开。

3、 调整凸轮位置，可调节全开或全关程度。

4、图示为全关位，凸轮顺时针旋转90度为全开位置。
